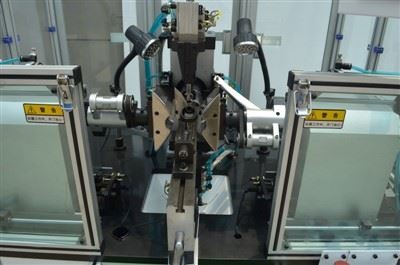

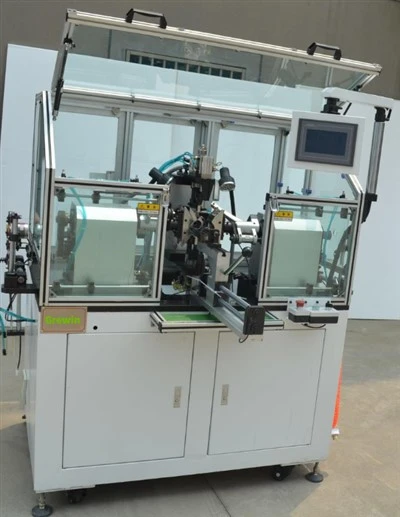

Hel-automatisk rotorlindningsmaskin (spår)

Modell: GW-20RT
Tråddiameter: 0,2-1,2 mm
Rotordiameter:20-120mm
Tillämplig rotorstapeltjocklek: 10-130 mm
Kommutatordiameter: 8-60 mm

Skicka förfrågan

Hämta

Beskrivning

GW-20RT helautomatisk rotorlindningsmaskin är speciellt designad för tillverkning av räfflad kommutatorrotor, som är lämplig för höghastighetslindning av rotor med medel- och tjockdiameter. Maskinen använder den automatiska skär- och klämmekanismen och det extra trådinmatningsläget, vilket avsevärt förbättrar lindningshastigheten för den slitsade rotorn. Maskinen används ofta i DC, seriemotorrotorlindning.

Parameter:
Tråddiameter:	0,2-1,2 mm
Rotordiameter:	20-120 mm
Tillämplig rotorstapeltjocklek:	10-130 mm
Kommutatordiameter:	8-60 mm
Åtgärdsprocess:	steg, automatisk, enstaka åtgärd
Antal rotorslitsar:	udda, jämna platser
Lufttryck:	5-7 kg/cm2
Spolen varv:	0-99999
Maskinkraft:	4,5kw
Strömkälla:	AC380V 50/60Hz
Flyggaffelhastighet:	0-300 orpm
Indexeringshastighet:	0-2500 rpm
Storlek:	153012801650mm
Vikt:	850 kg
Main konfiguration:
Japan MITSUBISHI PLC
Taiwan DELTA tre servo kontrollsystem
Dynamiskt inbäddat MCGS7062KS pekskärm man-maskingränssnitt GOT
Taiwan AIRTAC pneumatiskt system och luftbehandling
Säkerhetsdörranordning och matningsanordning (pneumatisk)
Korea & Japan huvudsakliga elektriska delar
Hysteres spänningskontrollenhet Taiwan HIWIN linjär styrskena

Enhetens funktioner och principer:

Utrustningen styrs automatiskt av servomotor, och rotorn körs automatiskt genom att linda, hänga och skära.

Huvudkomponenterna är den slingrande flyggaffeldelen, indexeringskrokens mekanismdel, skärmekanismen och andra mekaniska delar och styrmotorer, elektriska apparater.

Den extra komponenten är ramdelen, huven och den betalande-ramdelen.

Enhetens åtgärdsflöde:

1. Placera rotorn manuellt på det initiala positioneringsverktyget → starta enheten → mata rotorn → klämma fast rotorn och lämna den initiala positioneringen;

2. → Automatisk indexering för att hänga den första kroken →, indexering för att dra bryttrådshuvudet →, indexering till den första spårlindningen

3. → Efter lindning av en slits, → den andra krokkroken på rotorindexeringen → trådlindningen på den andra spårindexeringen

4. → Upprepa ovanstående åtgärder för att slutföra varje spårlindningskrok (enligt antalet luckor som ställts in av programmet)

5. Dra i änden av den trasiga vajern efter att ha gjort den, släpp chucken och linda upp nästa rotor

FÖRPACKNING:

Core inner and outer circular wrapping belt suction machine package

FABRIK:

product-622-471

product-682-594

Video:
