Stäng av terminalmaskin

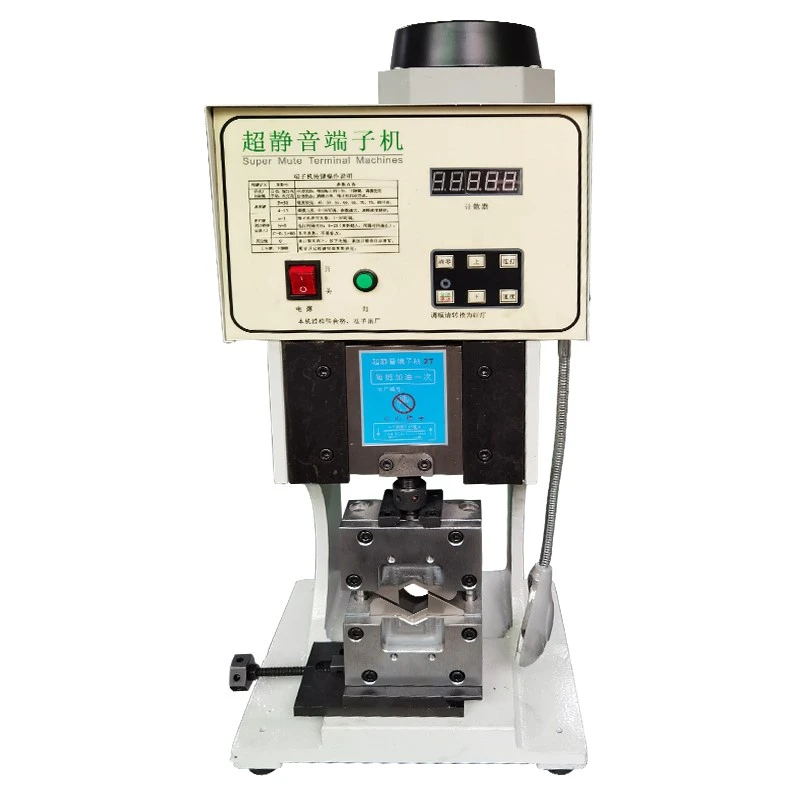

GW-7T Mute Terminal Maskin



GW-terminal maskinfunktion introduktion:

(1) Sammanfattning

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T terminalmaskin är en höghastighets halvautomatisk terminalmaskin, denna maskin är lämplig för OPT horisontell form, rak form, enkelkornsform, 2000 #, 950 # form, hela maskinens prestanda är mer stabil. Maskinen är enkel att använda, lätt att underhålla, designad för tillverkare med hög effekt och lågt underhåll för att spara kostnadsslöseri med produktion under felperioden, och utseendet är vackert, operationen är enkel och lätt att förstå.

(2) Inledning

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T supertyst terminal maskin, med hjälp av högteknologisk frekvensomvandlingsteknik, elektronisk noggrann positionering, motorn börjar arbeta vid krympning, mindre ljud än den traditionella terminalmaskinen och energibesparing, bekväm och snabb lägesjustering, för att undvika den traditionella terminalmaskinens koppling, elektromagnet och andra vanliga fel.

(3) Funktion

l Maskinen är lämplig för OPT horisontell form, rak form, enkelkornsform, 2000 #, ny energiform 950 # form, etc.

l Stabil spänning, hög hastighet, hög noggrannhet.

l Datorterminal, DC-terminal, enkelterminal, gemensam terminal.

l Lätt struktur, lätt att flytta arbetsplatsen, litet operationsljud.

Specifikationer

Modell	GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T
Kapacitet	1,5/2.0/3.0/4.0/6.0/8.0KG
Rutt	30 mm
Strömförsörjning	220V/50HZ/60HZ
Vikt	35/50/-/85/-/KG
Arbetseffektivitet	6000 gånger/timme



Strukturera

Risk för brännskador:

Du får inte röra motorn med handen under en längre tid för att undvika brännskador.

Risk för elektriska stötar:

Om det finns risk för elektriska stötar genom att röra vid den elektrifierade delen, rör inte motorn eller kraftledningsgränssnittet med våta händer, om det finns ett läckagefenomen, låt proffs reparera.





Instruktioner:

(1) Justera matningskloslaget i ett brett område.

(2) Justera matningskloslaget i ett litet område.

(3) Justera matarklon vertikalt så att hålet för samma materialband är i samma tvärgående läge.



Driftinstruktioner:

1) Strömbrytare: På anger att terminalmaskinen är påslagen, av anger att terminalmaskinen är avstängd.

2) Belysning: klicka för att slå på, upprepa för att stänga av.

3) Displayskärm: När terminalmaskinen är i drift räknas antalet gånger som används korrekt.

4) Nollställning: Rensa räknaren. Återställ: När strömmen slås på fungerar inte maskinen korrekt. Använd återställningsknappen för att återställa maskinen till normalt arbete.

5) Indikator: röd anger manuell, grön anger automatisk.

6) Automatisk/manuell: Växla mellan automatisk och manuell.

7) Manuell uppåt: När indikatorlampan lyser rött, håll ner tangenten med handen och flytta reglaget uppåt.

8) Manuell nedgång: När indikatorlampan lyser rött, håll ner tangenten med handen och flytta reglaget nedåt.

9) Jämn uppspelning: håll ner knappen Jämn uppspelning i 5-10 sekunder, N=01 visas på skärmen, vilket innebär att terminalen trycker på knappen för att spela en gång, om du vill spela 5 tider inställda N=5, tryck på den manuella upp-knappen är plus, tryck på den manuella ned-knappen är minus.

10) Hastighet: Tryck på hastighetsknappen och en siffra mellan F=40-80 visas på displayen. F=40 indikerar den lägsta hastigheten och F=80 indikerar den snabbaste hastigheten. Om du behöver ställa in hastigheten, tryck på den manuella knappen.

Försiktighetsåtgärder:

(1) Skiftnyckeln måste tas bort när du startar strömbrytaren.

(2) Stämpeln måste justeras till det högsta läget innan start.

(3) Undvik att träffa flera terminaler.

(4) Bekräfta om spänningen är normal (vänligen installera en regulator) för att säkerställa maskinens livslängd.

(5) För säkerhets skull, se till att båda händerna lämnar flera maskiner innan du startar strömbrytaren.

(6) När operatören justerar formen måste maskinen vara i manuellt tillstånd (det vill säga indikatorlampan är röd).

(7) Felsökning och underhåll

A. Fotkontakten är dålig, byt ut den.

B. Kontrollera närhetsbrytaren när kontinuerliga samtal inträffar.

C. Trasig säkring, byt ut den.

D. Långsam mekanisk verkan, olja 1-3 gånger om dagen till skjutreglagets oljehål, mekanisk arbetsmiljötemperatur (-2-50 grad ).

E. Motorfel (rök, lukt), var uppmärksam på motorspänningen.

F. Formkortets master kan inte glida upp och ner, vrid spindelns bakskruv med en skiftnyckel så att spindeln driver glidblocket nedåt

G. Kör stansen, se om nitkniven är skadad, repa terminalen som fastnat på kniven.

H. Byte av fräs:

Obs: Vänligen sätt maskinen i manuellt läge när du byter kniv.

Formens totala höjdjustering: lossa stansskruven, vrid justerskruven med en liten rund stång (det finns 6 hål på omkretsen), medurs för den övre, moturs för den nedre (varje varv av ett lika stort hål { {1}}.25 mm), justera stansen till lämplig position och lås sedan stanspressskruven (det vill säga justera kärnans presshöjd).

b. Den övre yttre kniven och den övre inre knivens falljustering: PVC tryck på höjden på finjusteringssektionen, lossa skruven på kniven, dra ut rotationsaxeln, det finns totalt åtta indikatorer, ju större antal, PVC-bladets höjd lägre, varje indikatorhöjdskillnad på 0,1 mm, justerad till lämplig position (det vill säga justera höjden på trådhuden).

c. Justering av matningsdelen:

① Tryck på upp- och nedknappen för att flytta reglaget till den högsta punkten, släpp tryckventilen, vrid matningsjusteringsskruven medurs, moturs framåt och skicka terminalen till mitten av bladet.

② Justera glidarket till lämplig position och justeringen är klar.

Undantagsskydd och hantering

Visa kod	Kodens betydelse	Behandlingsmetod
E-0	Hårdvaruskydd	Kontrollera efter kortslutning
E-0U	Överspänning	Överspänning av försörjningen
E-LU	Underspänning	Strömförsörjningsspänningen är för låg. Förfarande
E-0H	Föraren överhettas	Kontrollera om fläkten i utloppsventilen på elboxen stannar

Fixturfelsökning och installation

Bladmontering

Terminalmaskinblad har vanligtvis 4 delar (övre inre kniv, övre yttre kniv, nedre inre kniv, nedre yttre kniv)

Efter att ha lossat fästskruvarna på de övre och nedre knivarna, placera bladet i positionen som visas i bilden ovan (öppningen på de övre och nedre inre knivarna är mindre än öppningen på de yttre knivarna, installera inte de inre knivarna och de yttre knivarna i motsatt riktning). När du installerar de övre knivarna, var uppmärksam på bladets öppning och justera fallet mellan de övre och övre inre knivarna enligt dina terminaler och ledningar. I allmänhet bör öppningen på den yttre kniven vara högre än öppningen på den inre kniven, och sedan låsa skruven på den övre och nedre kniven igen för att slutföra bladinstallationen. När du installerar bladet, var noga med att rikta in det och tryck inte på andra saker bredvid det för att förhindra att bladet går sönder.

Efter att bladet har installerats måste de främre och bakre positionerna på den nedre verktygsdynan justeras för att säkerställa att den övre verktygsdynan är i linje med den nedre verktygsdynan när den trycks ned av stansen. Ställ först terminalen i manuellt läge och tryck på "upp" eller "ner". Observera samtidigt om de övre och nedre knivarna är riktade från höger sida. Om de inte är inriktade, flytta den nedre verktygsdynan inåt eller utåt för att rikta in de övre och nedre knivarna. Metoden för att flytta den nedre verktygsdynans position är att lossa fästskruvarna på båda sidor (Figur A) och vrida den justerbara skruven i mitten för att flytta framåt och bakåt. Flytta till lämplig position och lås sedan fästskruvarna.

Efter att ovanstående steg har slutförts är det också nödvändigt att justera slaglängden på stansen, och när de övre och nedre bladen är på den lägsta punkten är gapet mellan de övre och nedre bladen bara krympta terminaler som ska krympas. Om du bara behöver finjustera slaget på den övre kniven, dra ut "drop finjusterings"-ratten i figuren och vrid vredet till lämpligt läge. (Princip: Slagfinjusteringsknappen är en polyeder, och höjden på varje yta är inte densamma för att justera slaget). Om du behöver öka eller minska slaglängden avsevärt, lossa först "fixskruven 1" och "fixskruven 2" i bilden nedan och sätt sedan in insexnyckeln med lämplig storlek i "slagjusteringshålet, vrid moturs för att öka slaget (låt det övre bladet falla lägre) och minska slaget medurs (observera: medurs och moturs måste ses nedifrån och upp När du justerar slaget, tryck på). "Ned" eller "Upp"-knappen i manuellt läge för att sänka stansen till den lägsta punkten, kontrollera gapet mellan de övre och nedre knivarna tills gapet är lämpligt och lås sedan de två fästskruvarna.

Genom terminalen

Efter att bladet har justerats kan terminalen sättas in i formen. Terminalen ska fästas på utmatningsstället först. Styrplattan, matarbrädan, terminalskäraren och följande sida förklarar hur man sätter in terminalen i matarbrädet och skärkniven:

Ta bort matarplattans positioneringsskruv på sidan av terminalen och ta bort matarplattans lock (som visas i figur 1 nedan).

Ta bort fästskruven i figuren ovan, det vill säga du kan sänka foderskyddsplåten (som visas i figur 2) och sedan föra in matningsbandet på terminalen i kanten på matarplattan (som visas i figur 3) , klämma fast foderskyddsplattan i änden av terminalen (som visas i figur 4), tryck in matningstäckplattan, tryck terminalen till den yttersta kanten av matarplattan och lås sedan skruven på foderskyddsplåten. Var uppmärksam på foten av anslutningskabelns lock på utsidan av täckplattan. Resten finns innanför omslaget.

Sätt tillbaka täckplåten i maskinen och använd terminalmaterialbältet för att passera genom skärhålet (som visas i följande figur), flytta brädan framåt och bakåt, så att terminaländen sitter tätt mot kniven (ändamålet). är att pressa den övre och nedre kniven till lämplig position för terminalen), och sedan låsa fästskruven på materialplattan, används materialreturklon för att lokalisera läget för tråden och materialreturen. Returarket ska vara nära bladets position, men det kan inte pressas av bladet. Efter att ha justerat returdukens position kan du låta toppen av linjen nå returduken varje gång du lägger vajern, vilket förbättrar arbetseffektiviteten och noggrannheten.

(3) Matningsjustering

Lossa "matningsklons fixeringsskruv" så att "matningsklon" kan föras in i mitten av terminalmaterialets bältes hål, lås sedan matargripens fixeringsskruv, vrid "crimpventilen" för att göra den i fallande tillstånd ( syftet är att trycka på terminalen och inte låta änden röra sig, terminalen måste läggas ner när du börjar pressa terminalen, annars kommer terminalen att röra sig), och justera sedan stansen till den högsta punkten i manualen läge. Dra en terminal direkt under bladet, tryck ner den manuellt och tryck sedan stansen till den högsta punkten. Observera om den skjutna terminalen är direkt under bladet. Om inte, lossa justerskruven och justera justerskruven manuellt så att terminalen är direkt under verktygsdynan, och lås sedan justerskruven. Justera sedan skjutarkets position så att terminalen precis exponerar materialbältet på nästa terminal som hålet där matarklon är placerad (som visas i figuren). Matningsklon är i det fyrkantiga hålet, och glidarket ska täcka de andra hålen för att exponera det fyrkantiga hålet på nästa terminal.

Vid denna tidpunkt har justeringen av formen slutförts, du kan sätta tråden i positionen som visas i följande figur, i manuellt läge för att krympa en terminal för att se hur effekten är, effekten är inte idealisk, kan justeras enligt ovanstående instruktioner. Om effekten är tillfredsställande kan du byta till automatiskt läge och använda fotpedalen för att arbeta.
